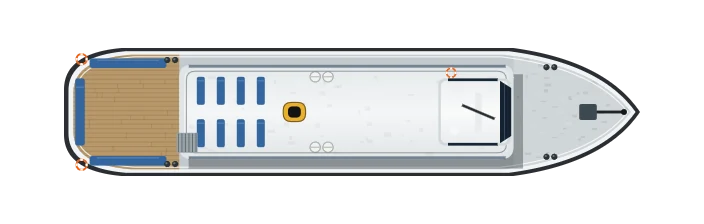

MS Anna
Statek pasażerski- Długość
- 36,0 m
- Szerokość
- 8,0 m
- Zanurzenie
- 2,4 m
- Prędkość maks.
- 11,5 w
Od niej zaczynasz grę. Jedna śruba, ster strumieniowy i autopilot.
Poprowadź statek po Zatoce Gdańskiej
Statek powoli nabiera prędkości. Jeszcze wolniej ją traci. Przy kei liczą się ułamki węzła.
Zagraj

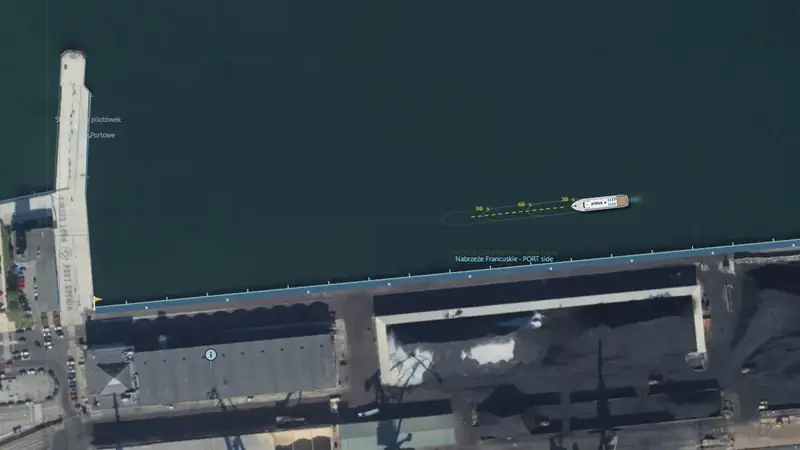

MS Anna, Nabrzeże Francuskie w Gdyni, cisza. Około 8 minut.
Wszystkie misje →
Bez opłat, logowania i instalacji. Najlepiej na komputerze.
Ortofotomapa: GUGiK
Misje
Keja, rozkład, sztormtrap i rozbitek
Każda próba kończy się oceną od 6 do 1. Twarde dobicie, zła burta albo spóźnienie obniżają stopień.
-
WarunkiCisza · Wiatr SW 8 m/s · Wiatr N 12 m/s · Wiatr W 10 m/s w porywach · Wiatr SW 8 m/s i prąd 0,5 węzła
-
Płyń
Rejsy rozkładowe
Odcumuj MS Annę, przejdź torem wodnym i dobij do kei u celu, zgodnie z rozkładem.
WarunkiCisza · Wiatr SW 8 m/s · Wiatr N 12 m/s · Na odcinku do Helu: martwa fala 1,2 m z NE albo fala do 1,5 m
-
Płyń

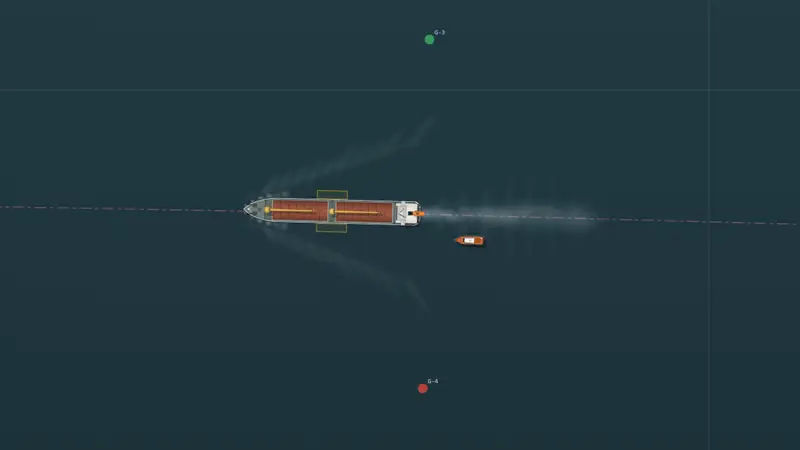

Pilot na burtę
Dogoń statek idący 8 węzłów, zrównaj prędkość i utrzymaj pilotówkę przy sztormtrapie.
WarunkiCisza · Martwa fala 1 m z NE · Wiatr SW 8 m/s · Wiatr N 12 m/s
-
Płyń

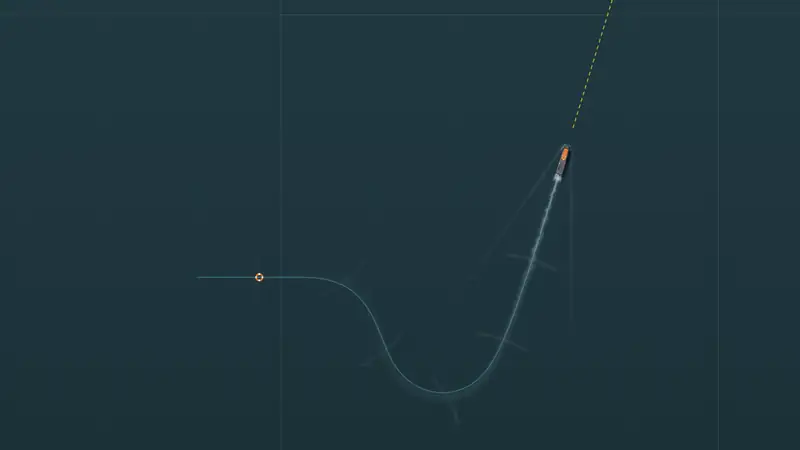

Człowiek za burtą
Wykonaj zwrot Williamsona albo zwrot o 270° i podejmij rozbitka przy burcie zawietrznej.
WarunkiCisza · Wiatr SW 8 m/s · Wiatr N 12 m/s
Akwen
Cała Zatoka Gdańska na jednej mapie
Motława, Kanał Portowy, Zatoka Gdańska, port w Helu, Głębinka (Depka) i Zatoka Pucka. Od Żurawia do Władysławowa jest w linii prostej 52 kilometry.
Cała mapa jest otwarta w każdej misji, nie tylko trasa zadania. Na mapie gry są 22 miejsca z historiami: kliknij pinezkę, rejs się zatrzyma i przeczytasz o miejscu. Do tego 203 znaki nawigacyjne z OpenSeaMap, z charakterystykami świateł.
- Miejsce misji
- Miejsce z historią
- Port
Miejsca na mapie

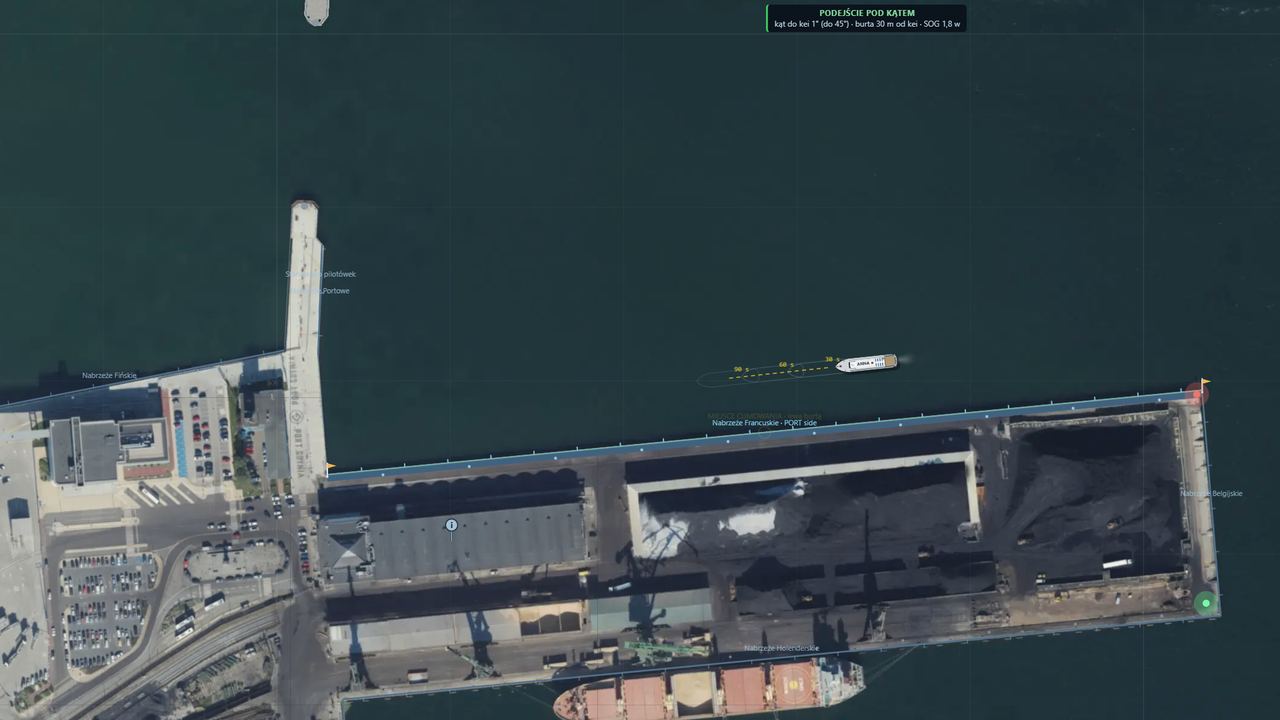

- Nabrzeże Francuskie: Tu zaczynasz grę. Wejście kursem na zachód, lewą burtą do kei.
- Reda Gdyni: Pilot na burtę. Drobnicowiec idzie torem 271,5° z prędkością 8 węzłów.
- Żuraw: Start rejsu na Westerplatte. MS Anna stoi przy kei na Motławie.
- Przystań Westerplatte: W Zakręcie Pięciu Gwizdków, tuż przed pomostem.

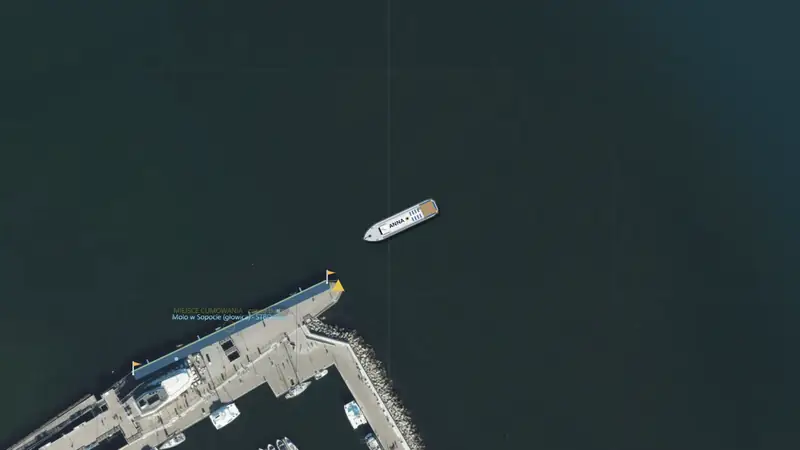

- Molo w Sopocie: Cel dwóch rejsów. Dobijasz do głowicy mola.
- Port w Helu: 75 minut od Sopotu. Najciaśniejsze wejście do portu w grze.
- Ołowianka
- Twierdza Wisłoujście
- Latarnia Morska Gdańsk Nowy Port
- Port Północny
- Kępa Redłowska
- Dar Pomorza
- ORP Błyskawica
- Dworzec Morski
- Port rybacki w Jastarni
- Muzeum Obrony Wybrzeża
- Stacja Morska i fokarium
- Cypel Helu
- Latarnia Morska Hel
- Puck: port i miejsce zaślubin
- Cypel Rewski i kanał Depka
- Rybitwia Mielizna
- Kuźnica
- Port Władysławowo
10 kmN ↑
Flota
Każda jednostka prowadzi się inaczej
Model liczy siły na kadłubie, śrubach i sterach każdej jednostki. Różnicę zobaczysz po pierwszym wychyleniu steru.

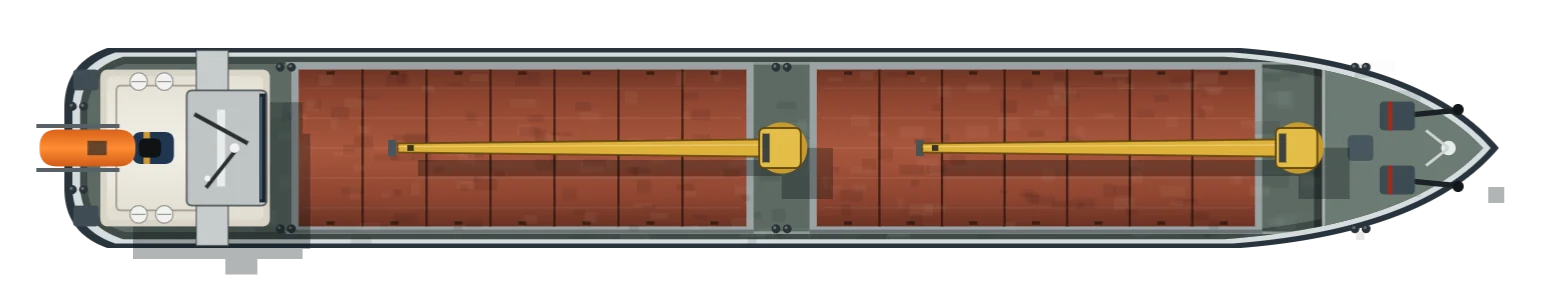

Drobnicowiec
Statek żeglugi bliskiego zasięgu- Długość
- 89,7 m
- Szerokość
- 12,5 m
- Zanurzenie
- 5,49 m
- Prędkość maks.
- 11,8 w
Po zatrzymaniu maszyny idzie jeszcze setki metrów. Manewr planujesz z daleka.

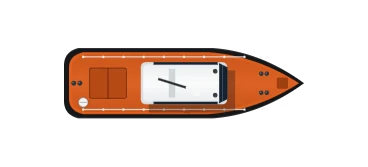

Pilotówka
Łódź pilotowa- Długość
- 15,0 m
- Szerokość
- 4,4 m
- Zanurzenie
- 1,3 m
- Prędkość maks.
- 25,0 w
Dwie śruby, bez sterów strumieniowych. Przy kei pracujesz śrubami.

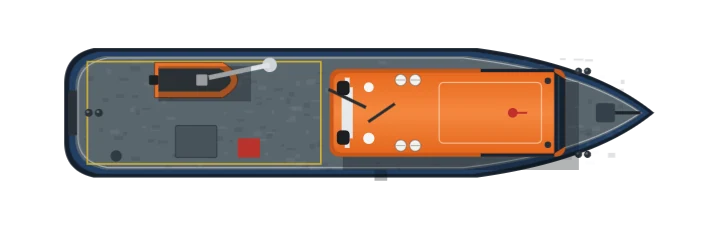

Statek SAR
Statek ratowniczy- Długość
- 36,9 m
- Szerokość
- 8,1 m
- Zanurzenie
- 2,5 m
- Prędkość maks.
- 24,0 w
Trzy śruby: dwie zewnętrzne ze sterami, środkowa do prędkości maksymalnej.
Sylwetki z góry, z kodu gry, wszystkie w jednej skali.
Wymiary, napęd i sposób prowadzenia każdej jednostki →
Jak grać
Mostek, przyrząd po przyrządzie
Przyrządy pokazują to, czego potrzebujesz do zaplanowania manewru. To model edukacyjny, wzorowany na typowym mostku.
Radar
Echa brzegu i jednostek. Za wysokim lądem echa nie ma.
Szczegóły dla zawodowców
Zakresy od 0,25 do 24 Mm, H-up albo N-up, OFF CENTRE przed wejściem do portu. EBL i VRM ustawiasz kliknięciem. Ślady rzeczywiste (TRAILS): 30 s, 1 min albo 3 min. W modelu cień radarowy daje tylko wysoki ląd.
Echosonda i UKC
Ile wody masz pod stępką. Gdy robi się płytko, odczyt pulsuje czerwienią.
Szczegóły dla zawodowców
Zapas wody pod stępką (UKC) pojawia się tam, gdzie mapa ma siatkę głębokości. W przekopie Głębinka (Depka) pod Rewą obok toru jest 0,8 m wody i piach. Głębokości są przybliżone.
Autopilot
Trzyma kurs na przelocie. W porcie prowadzisz statek sam.
Szczegóły dla zawodowców
Włączasz go przyciskiem AUTO przy kole. Limit wychylenia steru zależy od jednostki, więc autopilot nie kładzie steru do oporu. Przed manewrem w porcie go wyłącz.
Ster strumieniowy
Odsuwa dziób w bok, kiedy statek stoi albo ledwo idzie.
Szczegóły dla zawodowców
Dziobowy ster strumieniowy ma 60 kW na MS Annie i 280 kW na drobnicowcu. Pilotówka nie ma żadnego. Powyżej około 2 węzłów prędkości po wodzie skuteczność wyraźnie spada, a panel ostrzega o spadku skuteczności.

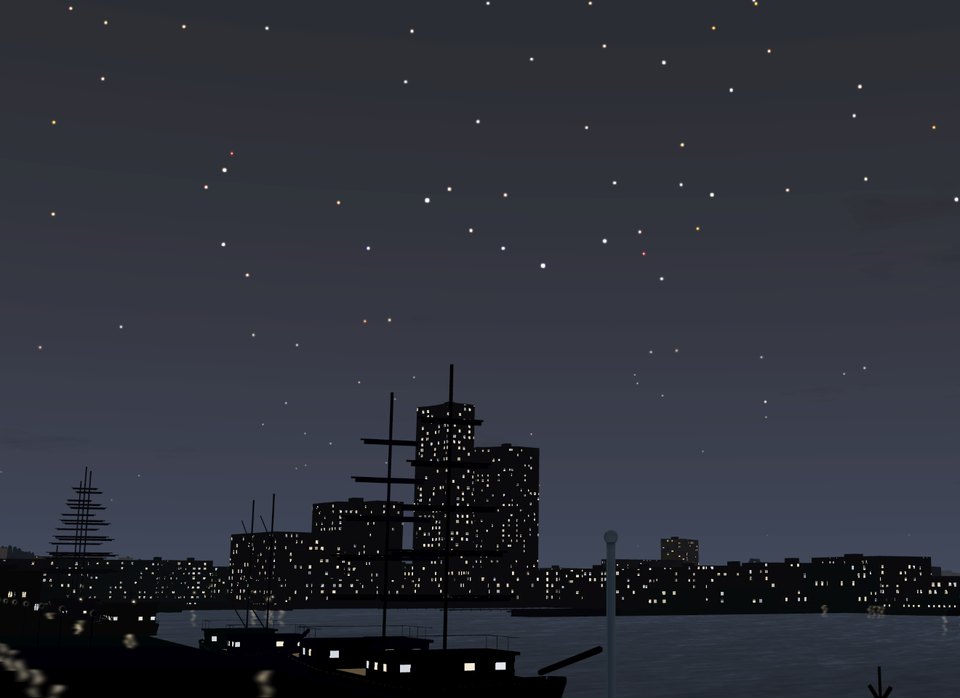

Światła nawigacyjne
Nocą po światłach poznasz, którą burtę widzisz i w którą stronę idzie drugi statek.
Szczegóły dla zawodowców
Klawisz N przełącza widok, także na nocny. Widać wtedy światła jednostek i światła pław: 203 znaki z OpenSeaMap, z charakterystykami świateł jak na mapie.
Sygnały dźwiękowe
Tyfon włączasz klawiszem H. Brzmi tak długo, jak go trzymasz.
Szczegóły dla zawodowców
Tyfon jest syntezowany w przeglądarce, a jego ton zależy od długości statku. Sygnały manewrowe dajesz ręcznie:
- jeden krótki: „Zmieniam mój kurs w prawo”
- dwa krótkie: „Zmieniam mój kurs w lewo”
- trzy krótkie: „Daję bieg wstecz”
Lornetka 7×50
Przybliża widok. Rozbitek jest mały i przy fali znika między grzbietami.
Szczegóły dla zawodowców
Siatka w tysięcznych i odczyt kompasu u dołu. Odległość w metrach to wysokość obiektu w metrach razy 1000, podzielona przez liczbę tysięcznych.
Predyktor
Rysuje tor, którym statek pójdzie przy obecnych nastawach. Włącz go na początku nauki.
Szczegóły dla zawodowców
Klawisz V. Gra wylicza tor z bieżących nastaw maszyny i steru. Na drobnicowcu widać na nim, gdzie statek się zatrzyma, zanim zobaczysz to przez okno.
WSmaszyna ADster Xster zero ←ster strumieniowy, lewa burta →ster strumieniowy, prawa burta Spacjastop maszyna ?okno „Sterowanie”
Strzałkami obsługujesz dziobowy ster strumieniowy. Czerwony znacznik to lewa burta, zielony prawa.
Panel mostka po kolei, klawisze i pierwsze cumowanie →
O projekcie
Projekt dla przyszłych marynarzy
To projekt hobbystyczny. Chcę, żeby młodzi ludzie zobaczyli, jak wygląda praca na mostku, zanim pierwszy raz wejdą na statek: że przy kei liczy się spokój i planowanie, a nie prędkość. Może dla kogoś to będzie pierwszy krok do pracy na morzu albo w branży morskiej.
Budowanie takich narzędzi w nowych technologiach to moja pasja, więc robię go po godzinach i udostępniam za darmo.
Łukasz Skrzypczak · więcej o mnie na marynarze.com
Symulator edukacyjny i rozrywkowy. Nie jest pomocą nawigacyjną ani szkoleniem morskim. Nie jest też symulatorem szkoleniowym w rozumieniu konwencji STCW.
O projekcie, źródłach i zmianach →- Model manewrowy Clarke’awzory regresyjne z literatury okrętowej
- Python Vehicle SimulatorThor I. Fossen · licencja MIT
- Marine Systems Simulator (MSS)biblioteka modeli ruchu
- OpenStreetMaplinia brzegu, nabrzeża, baseny · licencja ODbL
- Ortofotomapa GUGiKzdjęcia lotnicze · dane otwarte
- OpenSeaMap203 znaki nawigacyjne z charakterystykami świateł
Pytania
Wszystkie pytania →
Zanim wypłyniesz
Ile to kosztuje?
Nic. Wszystkie misje i jednostki masz od razu, bez reklam, mikropłatności i poziomów do odblokowania.
Zagram na telefonie?
Tak, w wersji uproszczonej: telegraf, ster i autopilot obsługujesz palcem. Pełny mostek z radarem i lornetką zobaczysz na komputerze.
Na czym opiera się model ruchu?
Na modelu manewrowym Clarke’a, modelach Fossena (Python Vehicle Simulator) i bibliotece Marine Systems Simulator. Kod piszę sam i porównuję w testach z wersją w Pythonie. Cyrkulacje i próby zatrzymania sprawdzam w testach.
Skąd mapa?
Z OpenStreetMap, na licencji ODbL. Nabrzeża Gdyni, Motława, molo w Sopocie i porty w Helu, Pucku i Władysławowie leżą tam, gdzie naprawdę. Głębokości są przybliżone.
